振動傳感器的靈敏度如何選擇？高精度與寬量程如何平衡
在現代工業自動化、精密制造、航空航天、能源電力、土木工程以及科學研究等多個領域，振動監測已成為保障設備安全運行、提升系統可靠性、實現預測性維護的重要技術手段。作為振動監測系統的核心感知單元，振動傳感器的性能直接決定了整個監測系統的有效性與可信度。其中，靈敏度作為衡量傳感器將物理振動轉化為電信號能力的關鍵參數，其合理選擇對測量結果的準確性、穩定性及適用性具有決定性影響。
然而，在實際工程應用中，工程師常常面臨一個核心矛盾：一方面，為了捕捉微弱的早期故障信號或精細的動態響應，需要傳感器具備高精度和高靈敏度；另一方面，設備在啟停、沖擊、過載等非穩態工況下可能產生大幅值振動，此時又要求傳感器具備寬量程以避免信號飽和或損壞。這種“既要看得清細微變化，又要扛得住劇烈沖擊”的雙重需求，使得靈敏度的選擇成為一項復雜而關鍵的技術決策。
本文旨在系統梳理振動傳感器的基本原理、靈敏度定義及其技術內涵，深入剖析高精度與寬量程之間的內在張力，并結合多維度影響因素與典型應用場景，提出切實可行的平衡策略。同時，文章還將探討當前技術發展趨勢，為未來振動傳感系統的設計與選型提供前瞻性參考。全文力求在理論深度與工程實用性之間取得平衡，為相關技術人員提供全面、嚴謹且可操作的指導。
一、振動傳感器的基本原理與類型
振動本質上是物體在其平衡位置附近的往復運動，其物理量可表現為位移（單位：μm 或 mm）、速度（單位：mm/s）或加速度（單位：m/s2 或 g）。振動傳感器的作用，就是將這些機械量準確、可靠地轉換為便于傳輸、處理和分析的電信號（如電壓、電荷或數字信號）。
根據所測物理量的不同，振動傳感器主要分為三大類：
1. 位移型傳感器
位移傳感器直接測量振動體相對于參考點的位置變化。典型代表包括電渦流傳感器和電容式位移傳感器。電渦流傳感器利用電磁感應原理，通過檢測金屬表面渦流變化來反映間隙位移，具有非接觸、高頻響、抗油污等優點，廣泛應用于旋轉機械軸向位移、軸心軌跡監測。其靈敏度通常以 mV/μm 表示，量程一般在幾十至幾百微米之間。
2. 速度型傳感器
速度傳感器輸出信號與振動速度成正比。傳統磁電式速度傳感器基于法拉第電磁感應定律，由線圈在磁場中運動產生感應電動勢。其結構簡單、無需外部供電、低頻性能好（可低至 0.5 Hz），常用于大型旋轉機械（如汽輪機、壓縮機）的軸承座振動監測。靈敏度單位為 mV/(mm/s)，典型值在 10–300 mV/(mm/s) 范圍內。
3. 加速度型傳感器

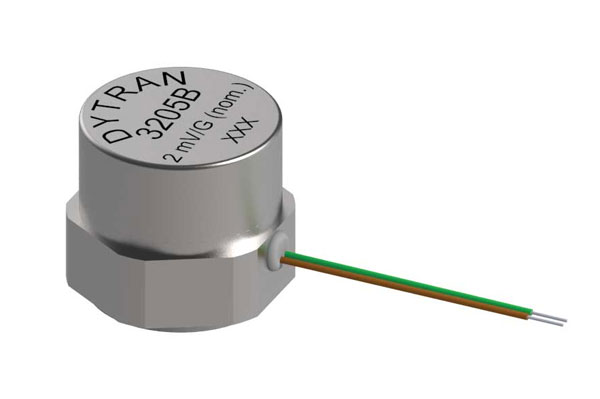

加速度傳感器是目前應用最廣泛的振動傳感器類型，尤其適用于高頻、寬頻帶振動測量。主流技術包括壓電式和MEMS（微機電系統）式。壓電傳感器利用壓電材料在受力時產生電荷的特性，具有高剛度、寬頻響（可達數十 kHz）、動態范圍大等優勢，但無法測量靜態或極低頻振動。MEMS 加速度計則基于硅微加工技術，體積小、成本低、可集成信號調理電路，適合大批量部署和便攜式設備。
不同類型的傳感器在頻率響應、量程、靈敏度、環境適應性等方面各有優劣。例如，位移傳感器適合低頻大位移場景，但安裝需精確對準；速度傳感器在中低頻段信噪比高，但體積較大；加速度傳感器通用性強，但需積分才能獲得速度或位移信息，可能引入誤差。因此，傳感器類型的選擇往往是靈敏度配置的前提。
二、靈敏度的定義、單位體系與技術內涵
1. 靈敏度的定義
靈敏度（Sensitivity）是指在規定的頻率和溫度條件下，傳感器輸出信號變化量與輸入振動物理量變化量的比值。數學表達為：
S = frac{Delta V}{Delta X}
其中，ΔV 為輸出電信號變化（如電壓，單位 mV），ΔX 為輸入振動量變化（如加速度 g、速度 mm/s 或位移 μm）。
2. 單位體系
- 加速度傳感器：常用單位為 mV/g（電壓輸出型）或 pC/g（電荷輸出型）。例如，100 mV/g 表示每 1g 加速度產生 100 mV 輸出。
- 速度傳感器：單位為 mV/(mm/s)。如 30 mV/(mm/s) 表示振動速度為 1 mm/s 時輸出 30 mV。
- 位移傳感器：單位為 mV/μm。如 8 mV/μm 表示位移變化 1 微米對應 8 mV 輸出。
3. 靈敏度與量程的關系
靈敏度與滿量程（Full Scale, FS）存在反比關系。假設數據采集系統最大輸入電壓為 ±10 V，則：
- 對于 1000 mV/g 的傳感器，最大可測加速度為 ±10 g；
- 對于 10 mV/g 的傳感器，最大可測加速度可達 ±1000 g。
可見，高靈敏度意味著小量程，低靈敏度則對應大量程。這一關系是高精度與寬量程矛盾的物理根源。
4. 靈敏度的頻率依賴性
實際傳感器的靈敏度并非恒定，而是隨頻率變化。制造商通常提供幅頻響應曲線，標明在參考頻率（如 100 Hz 或 160 Hz）下的標稱靈敏度，并給出有效工作頻帶（如 ±5% 偏差范圍內）。在低頻端，壓電傳感器因高通特性導致靈敏度下降；在高頻端，諧振峰會引起靈敏度劇增。因此，選型時必須確保目標頻率落在平坦響應區內。
5. 靈敏度與噪聲水平
傳感器自身存在本底噪聲（Noise Floor），通常以等效輸入振動量表示（如 0.001 g RMS）。高靈敏度傳感器雖能放大微弱信號，但也會放大噪聲。若被測信號幅值接近或低于噪聲水平，則有效信息將被淹沒。因此，有效分辨率 = 量程 / (信噪比)，高靈敏度未必帶來高有效精度。
三、高精度與寬量程的內在矛盾及其工程表現
1. 動態范圍的物理限制
動態范圍（Dynamic Range）定義為傳感器可有效測量的最大信號與最小可分辨信號之比，通常以分貝（dB）表示：
DR = 20 log_{10} left( frac{FS}{Noise Floor} right)
理想情況下，希望動態范圍越大越好。但受限于材料特性、電路設計和熱力學噪聲，所有傳感器都存在上限。例如，高性能壓電加速度計動態范圍約為 120–140 dB，而普通 MEMS 器件可能僅 80–100 dB。
2. 信號飽和與削波失真
當輸入振動超過傳感器量程時，輸出信號將“削波”（Clipping），即被限制在最大輸出電壓附近。這不僅丟失幅值信息，還會在頻域引入虛假諧波，誤導故障診斷。例如，軸承沖擊信號若被削波，其包絡譜中的故障特征頻率可能消失或畸變。
3. 非線性誤差的放大
在量程邊緣，傳感器的線性度通常惡化。高靈敏度器件在小幅值區線性良好，但在接近滿量程時非線性誤差顯著增加；反之，寬量程傳感器在小信號區可能因增益不足而分辨率低下。
4. 實際案例中的沖突
- 案例A：某高速電機軸承早期出現微點蝕，振動加速度僅 0.05 g，但啟停時瞬態沖擊達 50 g。若選用 1000 mV/g 傳感器，日常信號清晰，但啟停時嚴重飽和；若選用 10 mV/g 傳感器，沖擊可測，但微振信號僅 0.5 mV，易被 DAQ 噪聲掩蓋。
- 案例B：橋梁在風載下微振位移為 10 μm，地震時可達 100 mm。單一電渦流傳感器無法覆蓋 10? 量級的動態范圍。
這些實例表明，單一固定靈敏度傳感器難以滿足全工況需求，必須通過系統級設計予以解決。
四、影響靈敏度選擇的關鍵因素（擴展分析）
1. 振動頻譜特性
除幅值外，頻率分布同樣關鍵。高頻振動（>1 kHz）能量集中，需高采樣率和寬帶傳感器；低頻振動（140 dB 動態范圍，兼具高精度與寬量程。盡管成本高，但在航天、國防等關鍵領域已逐步應用。
5. 軟件定義傳感（Software-Defined Sensing）
將部分傳感功能移至軟件層。例如，使用中等靈敏度傳感器采集原始數據，通過機器學習模型重建微弱信號或預測超量程事件，實現“軟擴展”。
六、典型應用場景下的靈敏度選擇案例
高鐵軌道監測
軌道在列車通過時產生瞬態振動（加速度 >10 g），空閑時僅有環境微振（<0.01 g）。采用雙量程 MEMS 陣列：高靈敏度節點（100 mV/g）布設于敏感區（如道岔），寬量程節點（1 mV/g）布設于主干線，通過無線網絡統一管理。
核電站主泵監測
安全等級極高，要求 24/7 連續監測。采用冗余設計：兩套獨立傳感器系統，一套高靈敏度用于早期預警，一套寬量程用于事故記錄。數據互校驗，提升系統可信度。
七、未來發展趨勢與技術展望
- 邊緣智能：傳感器端集成 AI 推理引擎，僅上傳異常特征，降低帶寬需求，同時實現自適應靈敏度調整。
- 量子傳感探索：基于冷原子或 NV 色心的量子加速度計理論上可突破經典噪聲極限，但尚處實驗室階段。
- 標準化與互操作性：IEC、ISO 正推動振動傳感器數據模型標準化（如 IEEE 1451），便于多廠商設備協同工作。
- 數字孿生驅動的虛擬校準：結合物理模型與實測數據，在數字空間模擬不同靈敏度配置效果，優化選型。
結語
振動傳感器的靈敏度選擇，遠非查閱產品手冊后勾選參數那般簡單。它是一項融合了力學、電子學、信號處理與系統工程的綜合性技術活動。高精度與寬量程的平衡，本質上是在信息獲取深度與系統魯棒廣度之間尋找最優解。面對日益復雜的工業場景與不斷提升的監測要求，工程師需摒棄“一刀切”思維，轉而采用場景驅動、多維權衡、系統集成的策略。
未來，隨著智能傳感、新材料與先進算法的持續演進，這一平衡將不再局限于硬件層面的妥協，而更多體現為軟硬協同的動態優化。唯有深刻理解振動本質、精準把握應用需求、靈活運用技術工具，方能在紛繁的振動世界中，既見微知著，又處變不驚，真正實現從“感知”到“認知”再到“決策”的跨越。
